管道风机

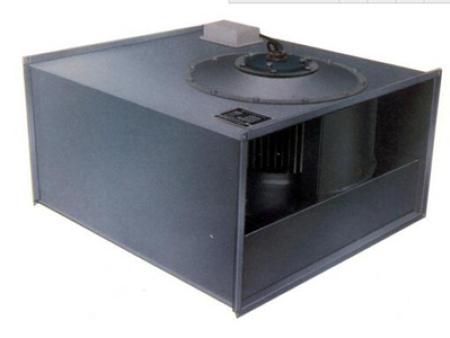

GDF系列离心式管道风机型号结构

       叶轮由多个前向圆弧铝合金叶片、前盘、后盘组成，均采用机械化模具制作而成，并经静、动平衡校验，运转平稳可靠，具有良好的空气动力性能。
        机壳采用镀锌钢板或不锈钢板，经机械化模具加工后点焊接而成。结构牢固、合理紧凑。电机支座采用镀锌经机械化模具制作成形。
        电机均用单支撑外旋电机，叶轮固定在电机外壳上，点击支撑端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。
GDF(GZF)系列管道式离心风机用途
        该产品可广泛用于宾馆、商场医院、影剧院、歌舞厅、礼堂、大专院校和科研单位，以及工业与民用建筑内的同风换气。
使用条件
        输送气体的种类：空气和其他不自然的、无腐蚀性的、对人体无害的气体
        气体内的杂质：气体内不许有粘性物质，所含的尘土及硬颗粒物大于120mg/m3.
        气体温度使用范围：-20℃~80℃。
        该系列风机仅使用在室内安装，并应按样本主视图方位安装，不得上下颠倒安装，不准侧立安装，否则会影响电机使用寿命。如需装于室外，必须考虑电机的防雨措施。

GDF(GZF)系列管道式离心风机对风机的性能、结构施行系统优化、改进的高效低噪声产品，具备结构紧凑密切、安装便捷（可直接与风管连署）、运行平安稳当、气流团体令人满意、噪声劣等独特的地方。 GDF 型离心式管道风机，叶轮为前倾式多翼离心叶轮，单面吸风，风机设计成水平进出，方形进出风口可直接与风管连接。风机电机为空调电机，整机具有噪声低，运用转平稳，使用寿命长等特点。风机按直径分为140~500mm十闪种规格系列风量为130~7280m3/h,全压为45~810Pa。
